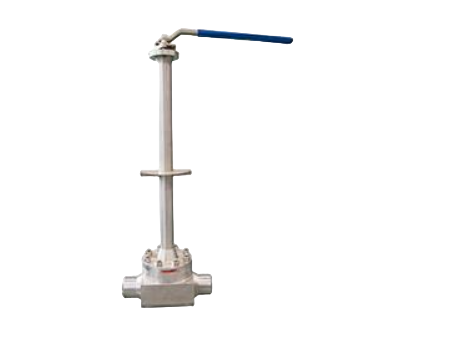

Van bi hàn nhiệt độ thấp
Tổng quan về van bi áp suất thấp và nhiệt độ thấp hàn DQ61F:
Van bi hàn nhiệt độ thấp DQ61F / DQ61H-16P / 320P chủ yếu được lắp đặt trên các đường ống trung chất lỏng đông lạnh (âm -40 °C ~ 196 °C). Được sử dụng như công tắc và điều chỉnh chất lỏng trung bình. Nó bao gồm thép không gỉ (van bi hai cấp, van bi ba cấp), thanh nối dài và bao bì làm kín bằng bu lông. Cấu trúc có thể được chia thành (nổi và cố định). Kết nối được hàn.
Van bi và tất cả các bộ phận tiếp xúc với môi chất được xử lý bằng nhiệt độ thấp. Van bi hàn nhiệt độ thấp và áp suất cao được hàn đặc biệt thích hợp cho LNG (hóa lỏng) LO2 (oxy lỏng) LN2 (nitơ lỏng) (nhiên liệu hàng không) LPG, carbon dioxide và môi trường nhiệt độ thấp ethylene thấp.
Thông số van bi hàn nhiệt độ thấp DQ61F:
- Mô hình phổ thông: DQ61F DQ61H
- Đường kính danh nghĩa: DN10mm ~ DN400mm
- Phạm vi áp suất: 16MPa ~ 32MPa
- Nhiệt độ hoạt động: -40 °C ~ -196 °C
- Chiều dài cấu trúc: GB / T1221-2005
- Tiêu chuẩn niêm phong: JB / T6430-2011
- Tiêu chuẩn lửa: JB / T6899-1993
- Tiêu chuẩn sản xuất: GB / T24925-2010
- Tiêu chuẩn đúc: GB / T12230-2005
- Mỗi chất áp dụng: LNG, LO2, LN2, LPG
Nguyên lý hàn van bi hàn nhiệt độ thấp DQ61F:
Van bi áp hàn nhiệt độ thấp DQ61F / DQ61H được xoay ( 0 ~ 90 °) để hoàn thành việc điều chỉnh công tắc của nó. Khi tay quay trên đầu trục van dẫn động trục van dẫn động tâm bị quay thì đường kính lỗ trong của tâm bị và kênh dẫn dòng chảy theo kiểu truyền thẳng và dòng chảy. của phương tiện được mở hoàn toàn. Nó cũng có thể được sử dụng để điều chỉnh hiệu quả chất lỏng môi trường bằng cách xoay tâm của quả cầu ( 0 ~ 90 °) ở bất kỳ góc độ nào theo giá trị lưu lượng yêu cầu .
