THÔNG TIN SẢN PHẨM:

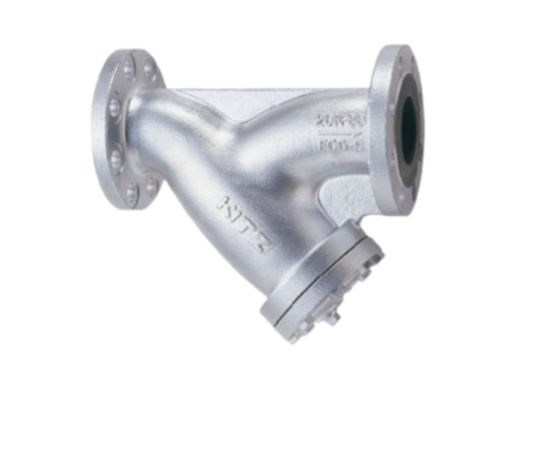

Y lọc gang Kitz 20FDYB được làm từ chất liệu gang dẻo FCD-S nên có khả năng chịu được nhiệt độ rất cao lên đến 350°C. Van chữ Y là loại van chuyên dùng để lọc rác, cặn bẩn trong hệ thống đường ống, là một trong những phụ kiện không thể thiếu trong ngành cấp thoát nước, hơi và lắp đặt các đường ống lưu dẫn.
Nhờ có bộ lọc sẽ góp phần kéo dài tuổi thọ của van và các hệ thống ống dẫn khác, bảo vệ thiết bị và đồng hồ đo lưu lượng. Bên cạnh đó, lắp đặt bộ lọc cũng giúp phòng ngừa các vấn đề và tình trạng tắc nghẽn đường ống, giúp đường ống luôn thông thoáng, thuận lợi cho dòng nước chảy đều. Y lọc gang Kitz 20FDYB thường được ứng dụng trong những môi trường: tòa nhà thương mại, hệ thống máy bơm, nhà máy xử lý nước thải, nhà máy nước sạch, sản xuất dầu, khí gas,…

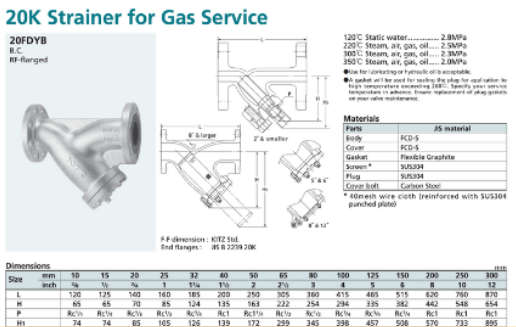

THÔNG SỐ KỸ THUẬT:
– Thân van: Gang dẻo/ FCD-S
– Nắp van: Gang dẻo/ FCD-S
– Lưới lọc: Thép không gỉ/ SUS420J2
– Đệm kín: Than chì
– Áp lực và nhiệt độ ở môi trường nước: 120°C….2.8MPa
– Áp lực và nhiệt độ ở môi trường hơi nóng, khí, gas, dầu:
220°C….2.5MPa
300°C….2.3MPa
350°C….2.0MPa
– Kích thước van: ½’’-12’’ (DN40-DN300)
Theo thiết kế, y lọc gang Kitz 20FDYB rất đa dạng kiểu kết nối như ren và mặt bích gồm có 3 bộ phận chính là: Thân van, nắp van và lưới lọc.
– Nắp van: Được kết nối với phần thân van thông qua các bulong, bộ phận giữ ở trong van 1 chiều. Bộ phận này có thể dễ dàng tháo lắp và vệ sinh.
– Thân van: Đây là bộ phận bọc bên ngoài có thiết kế hình chữ Y. Nó được cấu tạo từ chất liệu gang dẻo và được lắp vào đường ống thông qua kết nối mặt bích nhằm đảm bảo dòng chảy lưu chất được kín, tránh tình trạng bị rò rỉ.
– Lưới lọc: Có nhiệm vụ chính đó là lọc rác và cặn bẩn trong hệ thống đường ống. Lọc lưới thường được sản xuất từ chất liệu thép không gỉ 304 và được lắp so với thân van 45°. Hiện nay có 2 loại lưới lọc đang được sử dụng phổ biến gồm: Lưới lọc đan và lưới lọc đục lỗ.
HƯỚNG DẪN LẮP ĐẶT:
Thông thường y lọc gang Kitz 20FDYB sẽ được lắp đặt tại vị trí ngang hay dọc so với tấm lưới lọc dốc xuống. Nhờ vậy, nó có thể thu rác từ những điểm thấp nhất. Nó cũng được lắp đặt ở hệ thống đường ống ngay sau máy bơm nhằm bảo vệ thiết bị khỏi các mảnh vụn trong đường ống. Lưu ý trong quá trình lắp đặt cần vệ sinh vị trí kết nối giữa đường ống và y lọc gang Kitz 20FDYB cho sạch. Có thể sử dụng chất lỏng đi qua để xem khả năng lưu thông và tốc độ dòng chảy ra sao, sau đó mới tiến hành lắp.
– Với y lọc gang Kitz 20FDYB nối ren cần lắp chính xác các mức ren với đường ống hoặc phụ kiện đi kèm của y lọc đường ống. Nếu là y lọc có kết nối kiểu mặt bích cần đặt thêm lớp gioăng cao su ở phần giữa mặt bích của đường ống và mặt y.
– Đối với các đường ống dẫn hơi và khí, y lọc phải được lắp đặt sao cho bầu lọc nằm trên một mặt phẳng nằm ngang (ngăn tình trạng nước tích tụ ở bầu lọc ảnh hưởng tới quá trình hoạt động của máy, gây hỏng hóc).
– Đối với đường ống dẫn chất lỏng, y lọc sẽ được lắp đặt sao cho y lọc hướng xuống dưới theo chiều dọc (đảm bảo trong điều kiện dòng chảy thấp, các mảnh vụn và cặn bẩn không bị hút lại đường ống ngược dòng).
